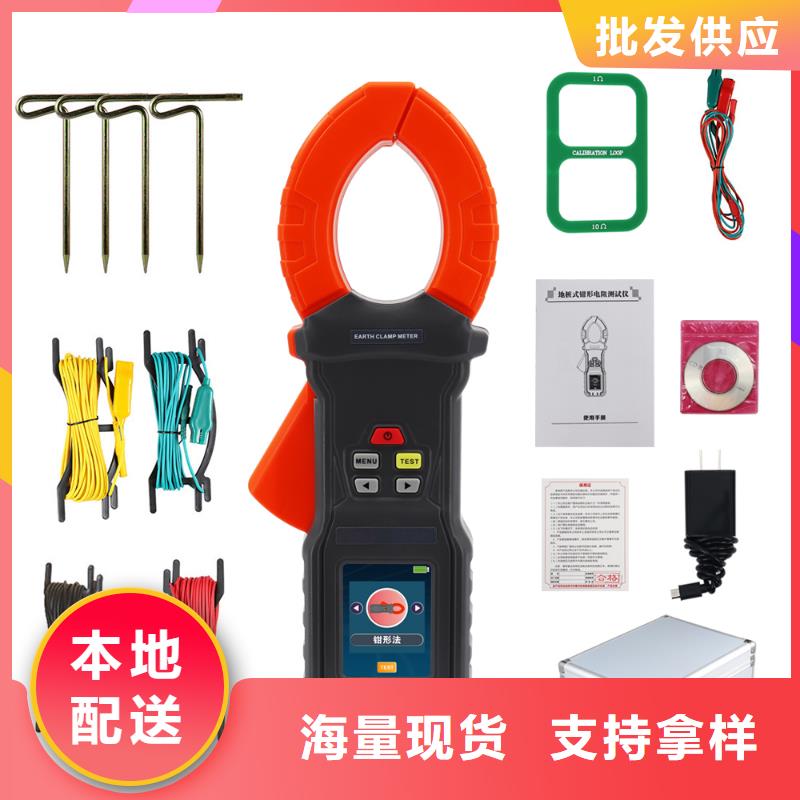

安徽六安接地电阻测试仪说明：（1）仪器ABS工程塑料机箱，防摔、抗磨。（2）微型打印机：位于仪器面板之左侧。（3）仪器外壳接地：位于打印机上方。（4）仪器USB通讯接口：位于打印机上方，用于存储数据导出。（5）接线端子C1 —进行接地电阻测量时通过电流线连接到注入电流极。（6）接线端子P1—进行接地电阻测量时通过电压线连接到电位极。（7）接线端子P2 —进行接地电阻测量时接被测接地装置参考点。（8）接线端子C2 —进行接地电阻测量时接被测接地装置参考点。（9）充电插座：仪器右上方。（10）电源开关：仪器工作总开关。（11）按键：功能热键7个，对应与屏幕右侧菜单；数字键12个，位于面板右侧。（12）液晶显示器：液晶屏位于面板之中部。4.2仪器开机界面打开电源开关后，液晶屏显示“仪器产品名称及型号等信息”，可按显示屏右侧对应的功能热键进入相应操作，见图2。图2 开机界面[保存] —屏幕显示对比度信息的存储 [变深] —屏幕显示对比度变深[变浅] —屏幕显示对比度变浅 [升级] —仪器软件程序升级按键[优盘] —测量数据导入优盘等操作 [时间] —仪器时钟调整；[启动] —进入仪器测试菜单选项菜单

安徽六安接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

安徽六安接地电阻测试仪测试线阻校验为了提高现场测量接地电阻的精密性、稳定性，避免因测试线长时间使用线阻变化引起的误差；避免因测试线未完全插入仪表接口或接触不良引起的误差；避免因用户更换或加长测试线引起的误差等，特设计了线阻校验功能，对于“30Ω”档的低值电阻测量更加。连接好测试线与仪表后，将所有测试线的另一端短接，如下图，将 FUNCTION功能转换旋钮切换至对应的接地电阻测量档位，按“TEST”键开始校验，校验中 LED 指示灯闪烁，LCD 倒计数显示，校验完毕 LCD 显示线阻值并将该值存储，在本次开机接地电阻测量中会自动扣除校验的线电阻值。关机不保存校验线阻值，下次开机，需要重新校验。三线测试接地电阻在测试接地电阻时，先确认接地线的对地电压值，即C(H)与E或P(S)与E的电压值必须在20V以下，若对地电压在5V以上，此时接地电阻的测量可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。三线测试：如下图，从被测物体起，分别将P(S)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(绿、黄、红)从仪表的E、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH ”位置，进入接地电阻测试模式，按一下“TEST”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。被测接地体E到电流极C(H)之间的距离，应至少是被测接地体埋入地下深度(h)的5倍，或者是被测接地体埋入地下电极长度(d)的5倍。测量复杂接地系统的总接地电阻，其d的距离为该接地系统对角线的距离。测试时，测试线不能相互缠绕在一起，否则可能影响测试精度。
